隨著時代的發展，目前fpc加工廠的生產和人工成本越來越高，那么如何節省成本，提高生產效率，縮短生產周期。首先要開始做的就是對fpc拼板加大要求，下面小編就工廠的情況來詳細的說一說。

　　fpc拼版的說明

　　1、在各工序可生產的前提下，拼版盡量"擠"。所謂“擠”，就是縮小相鄰板與板之間的距離，從而減少整個拼版的尺寸，節約生產材料，從而降低生產成本。

　　2、拼版需添加蝕刻字符，對拼版尺寸、數量等進行簡單說明，從而便于后續生產中核對與校驗。

　　3、單片板之間間距至少大于2.5mm。首先，這是為了滿足放置定位孔的需求，在批量生產過程中，成型一般采取模沖的方式，為了增強模沖精確性，在拼版內每片之間，需要放置定位孔，以免模沖偏位，導致FPC報廢;在樣品生產過程中，一般使用激光切割成型，為了避免微偏，防止出現一片偏而整張偏的情況，單片之間也不能直接相連，從而使其兩兩互不影響。

　　4、拼版寬度固定為250mm，長度盡可能也在250mm以內。拼版尺寸越大，偏移越大，生產精度越差，成品不良率越高。

　　5、整個拼版四角增加定位孔，并選擇一角標注不同定位孔，便于后續工序生產中保持方向一致，從而不至于導致封膜貼返，字符印返等情況。

　　拼版常用的三種方式

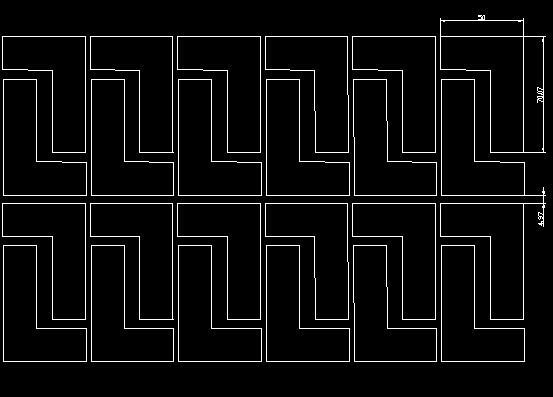

　　1、倒扣拼。即把單PCS一正一反組合在一起拼板，如下圖。

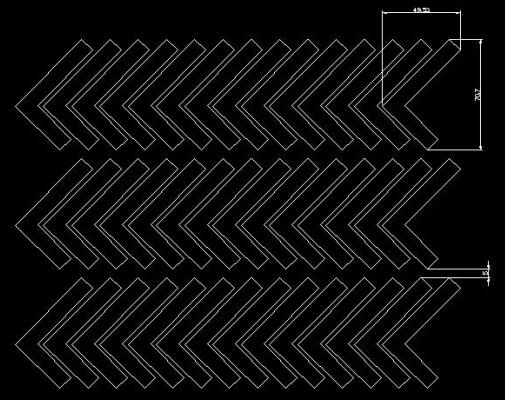

　　2、斜拼。將單片進行一定的傾斜，然后陣列，從而最大程度上利用拼版空間，如有弧度的條形、折形等;

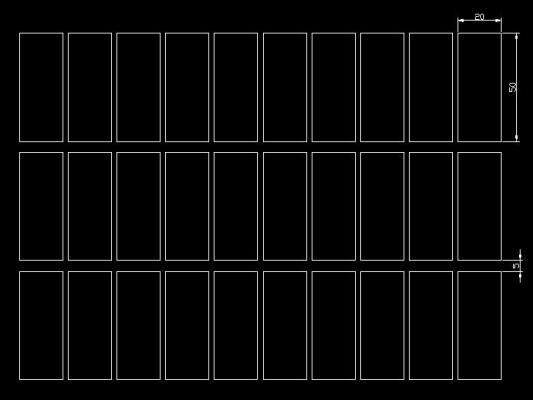

　　3、常規拼版。直接按單片的方向陣列拼版，最適合外形規則的FPC拼版，如長方形、正方形、圓形、橢圓形等;

　　以上就是長安柔性線路板：http://www.forexeze.com/news-gs/425.html整理關于fpc拼版的說明和常見的拼板方式，希望對大家有所幫助，所有的拼版方式，在能生產的前提下，遵循最省材料原則。如還有不清楚的地方，請聯系我司客服為您解答。
