FPC柔性線路板結構詳解

文章出處:誠暄PCB 人氣:作者:小編 發表時間:2018-11-29 18:09:38
柔性線路板(即FPC),從結構上講,有單層板、雙面板、多層板之分,不層板的結構有不同,但最基礎結構都為基材銅+覆蓋膜。基材銅最常用的為壓延銅和電解銅,覆蓋膜一般為PI,即聚酰亞胺。

  有朋友問小編一些關于柔性線路板的結構問題,通過我司高級技術員的經驗,小編整理出以下幾種結構。

  柔性線路板(即FPC),從結構上講,有單層板、雙面板、多層板之分,不層板的結構有不同,但最基礎結構都為基材銅+覆蓋膜。基材銅最常用的為壓延銅和電解銅,覆蓋膜一般為PI,即聚酰亞胺。

  1、單面板的結構為單面基材+覆蓋膜,即在單面基材的銅面制出線路,在覆膜,后經過后期處理做出成品;

  2、雙面板的結構為雙面基材(正反兩面都為銅面),在正反銅面制出線路,兩面線路間可經過導通孔實現互通,然后在兩面銅之上覆膜,最后經后期處理;

  3、三層板最常見的結構為雙面基材+單面基材,在三層銅上制線路,各層線路通過導通孔進行選擇性導通,然后覆膜;

  4、四層板顧名思義,就是有四層線路,其結構為內層(雙面基材)+正反面外層(單面基材),各層銅面制線路,通過導通孔導通,最后覆膜。

  其他多層板的結構可根據具體需求、設計進行結構組織,可由三、四層板的結構升華而來。

  另外,F(xiàn)PC經常有焊盤、金手指等結構,一般要對其進行加強處理,即在這些結構處的反面壓適當大小的FR4或PI不強,厚度根據產品具體使用環境進行選擇,有時候,也會用到鋼片。補強只能在FPC表層。

  為了更直觀的了解,以下為不同F(xiàn)PC的圖示

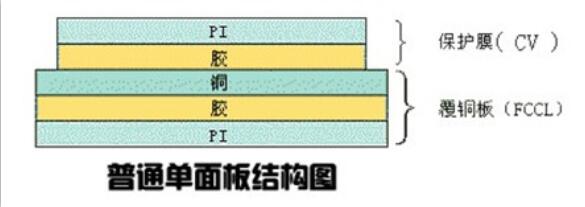

  普通單面板結構示意圖
單面柔性線路板

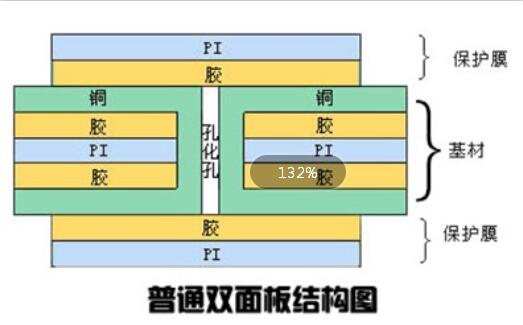

  普通雙面板結構示意圖
雙面柔性線路板

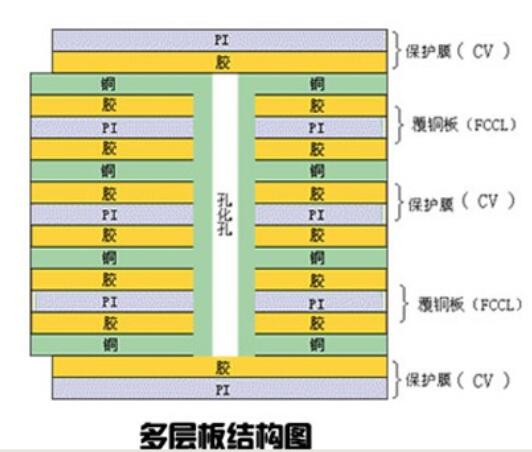

  多層板結構示意圖
多層柔性線路板

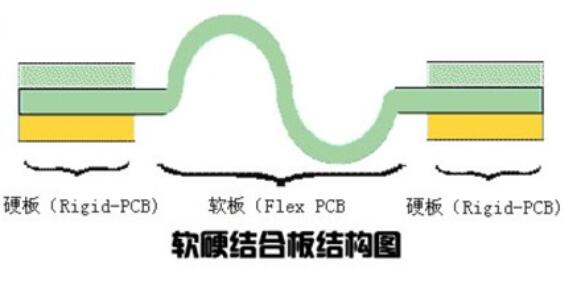

  軟硬結合板示意圖
軟硬結合柔性線路板

  以上就是小編整理的關于柔性線路板結構方面的問題,希望對大家有幫助,如還有不清楚的地方,請聯系我司客服為您解答。
