FPC柔性線路板常見基材、保護膜、補強片規格

文章出處:誠暄PCB 人氣:作者:小編 發表時間:2018-11-29 19:38:45
在FPC柔性線路板生產中,最開始的設計,涉及到了基材、保護膜、補強類型的選擇,這些材料,有多種規格,電子工程師結合使用環境、阻抗、通過電流等因素,從而進行選擇。

  有些朋友問小編,柔性線路板常見的基板和何護膜,補強片等輔助材料一般都有哪些規格,這里小編來詳細的說一說。

  在FPC柔性線路板生產中,最開始的設計,涉及到了基材、保護膜、補強類型的選擇,這些材料,有多種規格,電子工程師結合使用環境、阻抗、通過電流等因素,從而進行選擇。

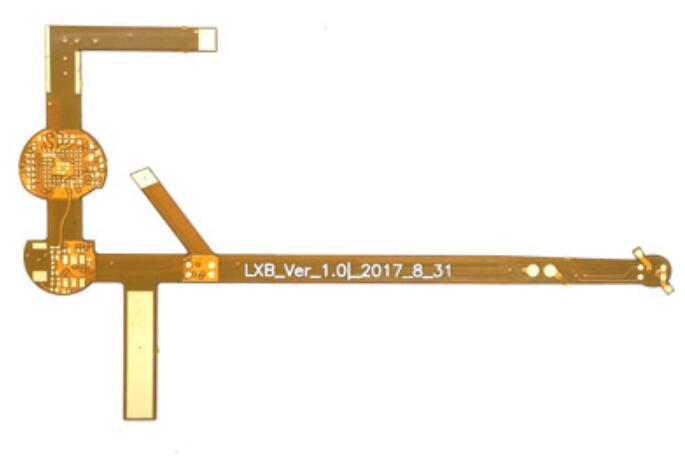

柔性線路板

  基材

  從種類分,主要為壓延銅與電解銅,壓延銅柔韌性好,耐彎折,但可過電流較電解銅小;電解銅質地較硬,柔韌性較壓延銅差,但可過電流較大,一般用于電源這方面。從層數分,又分為單面基材與雙面基材。

  單面基材由聚酰亞胺樹脂,及PI,在一面壓合銅箔組成,壓合面含膠就稱有膠壓延、有膠電解,無膠即稱無膠壓延或無膠電解。有膠無膠主要的區別在于銅箔與絕緣PI的吸附能力不同以及擊穿系數不同。至于厚度,銅箔有1oz(35um)、0.5oz(18um)、1./3oz(12.5um),絕緣PI厚度一般為12.5um、25um。基材厚度主要有35/25、18/12.5、12.5/12.5這三種不同的厚度。

  保護膜

  保護膜還是聚酰亞胺樹脂,即PI,厚度常見的主要還是27.5um(12.5umPI+15um膠)、50um(25umPI+25um膠),顏色主要有三種,用得最多的是棕黃色,其次是黑色與白色,其中,黑色又有亮光與啞光的區分。

  補強片

  FPC使用到的補強片主要是三種,聚酰亞胺樹脂(PI)、玻纖板(FR-4)、鋼片。不同的補強使用的環境不同,PI因其質地較軟,表面較光滑、厚度較薄(0.0275-0.3mm),對接口損傷較小。

  因此多用于金手指插拔區域的加強,從而提升插拔次數,延長FPC與接口壽命;FR-4質地較硬,厚度常見的有0.2-2.0mm,厚度區間較大,因此主要用于焊盤背部加強,加強焊接的可靠性;鋼片主要是其質地相對最硬,質感好,能導電,多用于接地設計。

  以上就是小編根據常用的輔助材料的規格整理的,希望對大家在選擇的時候有幫助,如還有不清楚的地方,請聯系客服為您解答。
